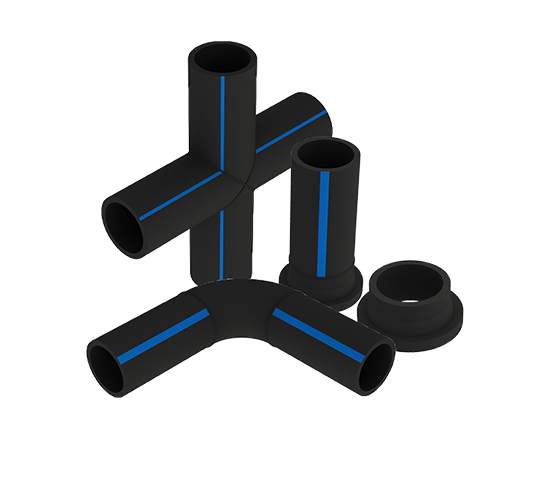

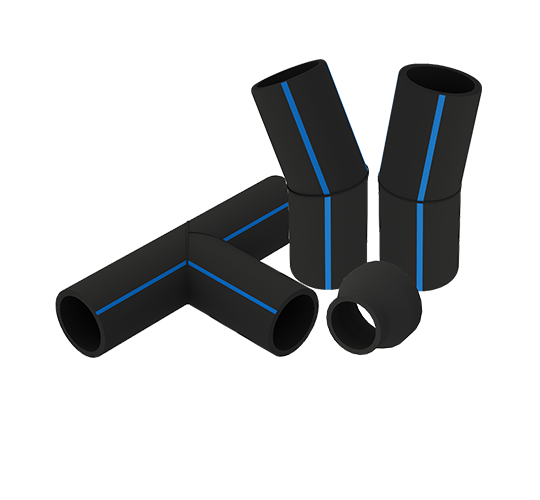

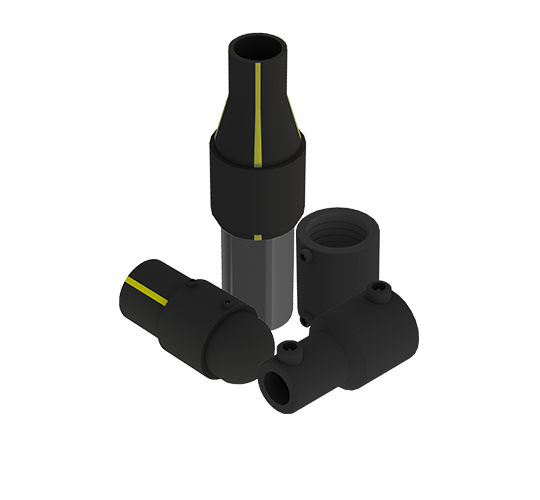

Фитинги из полиэтилена для наружных сетей ОписаниеХарактеристики
ОАО «БЗПИ» производит широкий ассортимент фасонных изделий для монтажа полиэтиленовых трубопроводов (СТБ 2244-2012): отводы, тройники, втулки под фланец и прочие фитинги наружным диаметром от 110 мм до 630 мм. Номенклатура изделий включает в себя как стандартные полиэтиленовые фитинги, так и изготовленные по чертежам заказчиков.
Фитинги являются незаменимыми элементами, которые дают возможность монтажа сложных инженерных коммуникаций напорного трубопровода.
ОАО «БЗПИ» имеет возможность комплектации компрессионными фитингами (муфты (соединительные, переходные), муфты-фланец, отводы, тройники, заглушки).
Номенклатура изделий: отводы (сварные, литьевые, переходные, фланцевые), тройники (сварные, литьевые, переходные, фланцевые), втулки (литьевые, удлиненные), крестовины, неразъемные соединения полиэтилен-сталь
Метод производства: литье под давлением, сварка
Наружный диаметр: от 110 мм до 630 мм
Используемые марки сырья: ПЭ80, ПЭ100
Рабочее давление: от 0,25 МПа до 2,5 МПа
! При выборе типоразмера трубы необходимо в каждом конкретном случае учитывать действие внешних и внутренних нагрузок, влияющих на эксплуатацию трубопровода !
Температура эксплуатации: от 0 oС до 40 oС
Заполненную заявку высылайте на почту truba@bzpi.by
Втулки ПЭОтводы ПЭТройники и крестовины ПЭПереходы ПЭНеразъемные соединения ПЭМуфты электросварные ПЭЗаглушки ПЭ
Втулки под фланец№ Обозначение Наружный диаметр, мм Материал Номинальное давление, МПа 1 Втулка под фланец Вф ПЭ от 110 до 500 ПЭ80, ПЭ100 от 0,8 до 1,6
Втулки под фланец удлиненные№ Обозначение Наружный диаметр, мм Материал Номинальное давление, МПа Удлинение, мм 1 Втулка под фланец Вф ПЭ удлиненная от 110 до 630* ПЭ80, ПЭ100 от 0,8 до 1,6 300
Отводы сварные№ Обозначение Наружный диаметр, мм Угол отклонения, ° Материал Номинальное давление, МПа 1 Отвод Ос ПЭ от 110 до 630 от 1 до 90 ПЭ80, ПЭ100 от 0,5 до 1,6
Отводы литьевые№ Обозначение Наружный диаметр, мм Угол отклонения, ° Материал Номинальное давление, МПа 1 Отвод Ол ПЭ от 110 до 315 90 ПЭ80, ПЭ100 от 1,25 до 1,6
Отводы литьевые удлиненные№ Обозначение Наружный диаметр, мм Угол отклонения, ° Материал Номинальное давление, МПа Удлинение, мм 1 Отвод Ол ПЭ удлиненный от 110 до 315 90 ПЭ80, ПЭ100 от 1,25 до 1,6 300, 500
Отводы комбинированные фланцевые№ Обозначение Наружный диаметр, мм Угол отклонения, ° Материал Номинальное давление, МПа 1 Отвод Ок ПЭ от 110 до 630 от 1 до 90 ПЭ80, ПЭ100 от 0,5 до 1,6
Тройники сварные№ Обозначение Наружный диаметр, мм Материал Номинальное давление, МПа 1 Тройник Тс ПЭ от 315 до 630 ПЭ80, ПЭ100 от 0,5 до 1,6
Тройники литьевые№ Обозначение Наружный диаметр, мм Материал Номинальное давление, МПа 1 Тройник Тл ПЭ от 110 до 225 ПЭ80, ПЭ100 от 1,25 до 1,6
Тройники литьевые удлиненные№ Обозначение Наружный диаметр, мм Материал Номинальное давление, МПа Удлинение, мм 1 Тройник Тл ПЭ удлиненный от 110 до 225 ПЭ80, ПЭ100 от 1,25 до 1,6 300, 500
Тройники комбинированные фланцевые№ Обозначение Наружный диаметр, мм Материал Номинальное давление, МПа 1 Тройник Тк ПЭ от 110 до 630 ПЭ80, ПЭ100 от 0,5 до 1,6
Крестовины сварные№ Обозначение Наружный диаметр, мм Материал Номинальное давление, МПа 1 Крестовина К ПЭ от 315 до 630 ПЭ80, ПЭ100 от 0,5 до 1,6
Крестовины комбинированные фланцевые№ Обозначение Наружный диаметр, мм Материал Номинальное давление, МПа 1 Крестовина Кк ПЭ от 315 до 630 ПЭ80, ПЭ100 от 0,5 до 1,6
Переходы литьевые№ Обозначение Наружный диаметр, мм Материал Номинальное давление, МПа 1 Переход П ПЭ 63х32, 110х63, 160х110, 225х110, 225х160, 315х110, 315х160, 315х225 ПЭ80, ПЭ100 от 1,25 до 1,6
Переходы литьевые удлиненные№ Обозначение Наружный диаметр, мм Материал Номинальное давление, МПа Удлинение, мм 1 Переход П ПЭ удлиненный 63х32, 110х63, 160х110, 225х110, 225х160, 315х110, 315х160, 315х225 ПЭ80, ПЭ100 от 1,25 до 1,6 300, 500
Переходы комбинированные фланцевые№ Обозначение Наружный диаметр, мм Материал Номинальное давление, МПа 1 Переход Пк ПЭ 63х32, 110х63, 160х110, 225х110, 225х160, 315х110, 315х160, 315х225 ПЭ80, ПЭ100 от 1,25 до 1,6
Неразъемные соединения№ Обозначение Наружный диаметр, мм Материал Номинальное давление, МПа 1 Неразъемное соединение ПЭ (полиэтилен-сталь) 20х22, 32х32, 32х34, 63х57, 63х60, 90х89, 110х108, 160х159 ПЭ80, ПЭ100 от 1,25 до 2,0
Версия для печати
ОАО «БЗПИ» производит широкий ассортимент фасонных изделий для монтажа полиэтиленовых трубопроводов (СТБ 2244-2012): отводы, тройники, втулки под фланец и прочие фитинги наружным диаметром от 110 мм до 630 мм. Номенклатура изделий включает в себя как стандартные полиэтиленовые фитинги, так и изготовленные по чертежам заказчиков.
Фитинги являются незаменимыми элементами, которые дают возможность монтажа сложных инженерных коммуникаций напорного трубопровода.
ОАО «БЗПИ» имеет возможность комплектации компрессионными фитингами (муфты (соединительные, переходные), муфты-фланец, отводы, тройники, заглушки).
Номенклатура изделий: отводы (сварные, литьевые, переходные, фланцевые), тройники (сварные, литьевые, переходные, фланцевые), втулки (литьевые, удлиненные), крестовины, неразъемные соединения полиэтилен-сталь
Метод производства: литье под давлением, сварка
Наружный диаметр: от 110 мм до 630 мм
Используемые марки сырья: ПЭ80, ПЭ100
Рабочее давление: от 0,25 МПа до 2,5 МПа
! При выборе типоразмера трубы необходимо в каждом конкретном случае учитывать действие внешних и внутренних нагрузок, влияющих на эксплуатацию трубопровода !
Температура эксплуатации: от 0 oС до 40 oС
Заполненную заявку высылайте на почту truba@bzpi.by
![Втулки под фланец](/upload/iblock/29b/29bd5309d90c95a2919abe871b10c690.png)
№ | Обозначение | Наружный диаметр, мм | Материал | Номинальное давление, МПа |
1 | Втулка под фланец Вф ПЭ | от 110 до 500 | ПЭ80, ПЭ100 | от 0,8 до 1,6 |

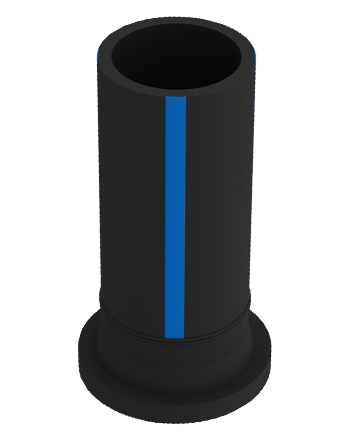

![Втулки под фланец удлиненные](/upload/iblock/451/45105128317c55e2265631fa64e2e0a9.png)
№ | Обозначение | Наружный диаметр, мм | Материал | Номинальное давление, МПа | Удлинение, мм |
1 | Втулка под фланец Вф ПЭ удлиненная | от 110 до 630* | ПЭ80, ПЭ100 | от 0,8 до 1,6 | 300 |

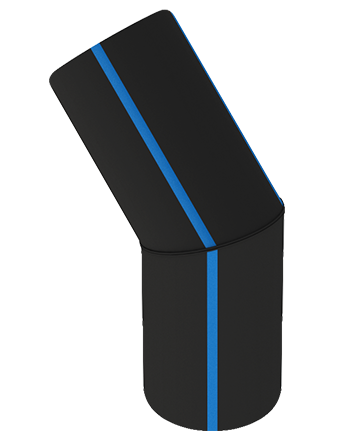

![Отводы сварные](/upload/iblock/2ae/2aedd97ba99b7a3962fc4d1358331a7c.png)
№ | Обозначение | Наружный диаметр, мм | Угол отклонения, ° | Материал | Номинальное давление, МПа |
1 | Отвод Ос ПЭ | от 110 до 630 | от 1 до 90 | ПЭ80, ПЭ100 | от 0,5 до 1,6 |

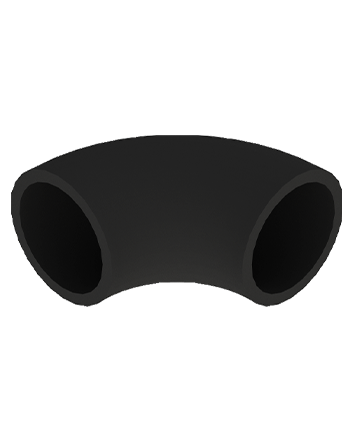

![Отводы литьевые](/upload/iblock/767/7676d812599831e5cb464023254aeac9.png)
№ | Обозначение | Наружный диаметр, мм | Угол отклонения, ° | Материал | Номинальное давление, МПа |
1 | Отвод Ол ПЭ | от 110 до 315 | 90 | ПЭ80, ПЭ100 | от 1,25 до 1,6 |

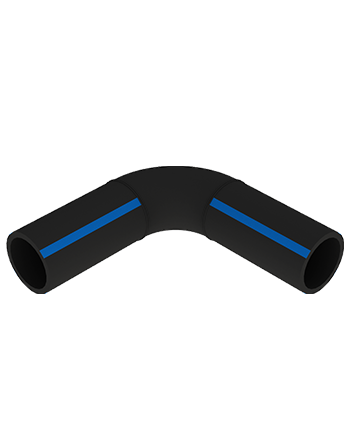

![Отводы литьевые удлиненные](/upload/iblock/6bb/6bb8ab4e062d6c8cb75250b606fd2766.png)
№ | Обозначение | Наружный диаметр, мм | Угол отклонения, ° | Материал | Номинальное давление, МПа | Удлинение, мм |
1 | Отвод Ол ПЭ удлиненный | от 110 до 315 | 90 | ПЭ80, ПЭ100 | от 1,25 до 1,6 | 300, 500 |

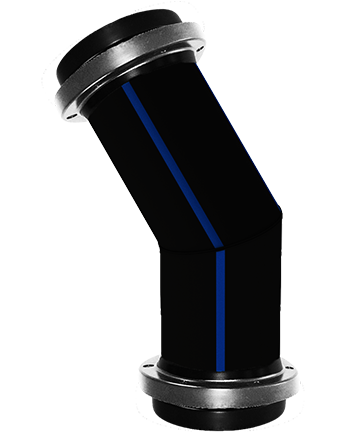

![Отводы комбинированные фланцевые](/upload/iblock/3b5/3b5f7271ed783e3b78b43cad6ee22715.png)
№ | Обозначение | Наружный диаметр, мм | Угол отклонения, ° | Материал | Номинальное давление, МПа |
1 | Отвод Ок ПЭ | от 110 до 630 | от 1 до 90 | ПЭ80, ПЭ100 | от 0,5 до 1,6 |

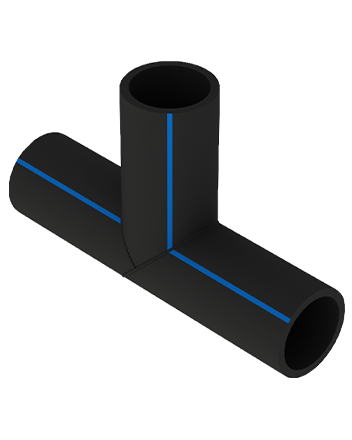

![Тройники сварные](/upload/iblock/d7b/d7bb053594ce55a1278db8e97c91e42b.png)
№ | Обозначение | Наружный диаметр, мм | Материал | Номинальное давление, МПа |
1 | Тройник Тс ПЭ | от 315 до 630 | ПЭ80, ПЭ100 | от 0,5 до 1,6 |

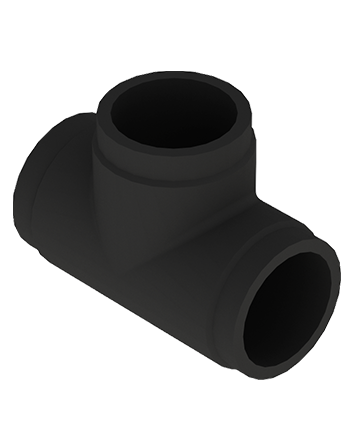

![Тройники литьевые](/upload/iblock/615/6151e0ecbd2c9fef5a3a86b0887f1b84.png)
№ | Обозначение | Наружный диаметр, мм | Материал | Номинальное давление, МПа |
1 | Тройник Тл ПЭ | от 110 до 225 | ПЭ80, ПЭ100 | от 1,25 до 1,6 |

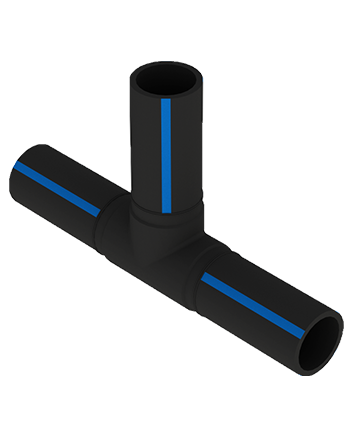

![Тройники литьевые удлиненные](/upload/iblock/698/6988e03b01be9db3aef131c61a9b966f.png)
№ | Обозначение | Наружный диаметр, мм | Материал | Номинальное давление, МПа | Удлинение, мм |
1 | Тройник Тл ПЭ удлиненный | от 110 до 225 | ПЭ80, ПЭ100 | от 1,25 до 1,6 | 300, 500 |

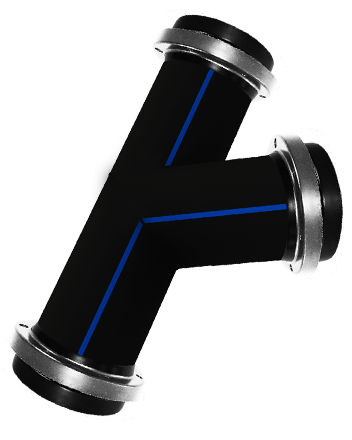

![Тройники комбинированные фланцевые](/upload/iblock/683/683f2f27eb8207423e81309eaaccc069.png)
№ | Обозначение | Наружный диаметр, мм | Материал | Номинальное давление, МПа |
1 | Тройник Тк ПЭ | от 110 до 630 | ПЭ80, ПЭ100 | от 0,5 до 1,6 |

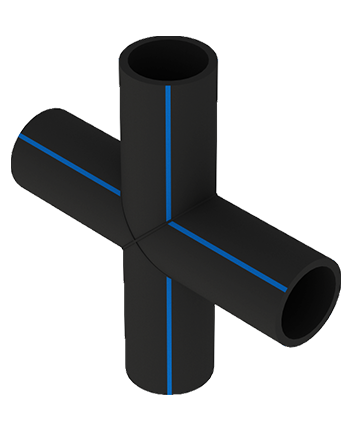

![Крестовины сварные](/upload/iblock/966/96631f35e561fa94af8d29597ba9807e.png)
№ | Обозначение | Наружный диаметр, мм | Материал | Номинальное давление, МПа |
1 | Крестовина К ПЭ | от 315 до 630 | ПЭ80, ПЭ100 | от 0,5 до 1,6 |

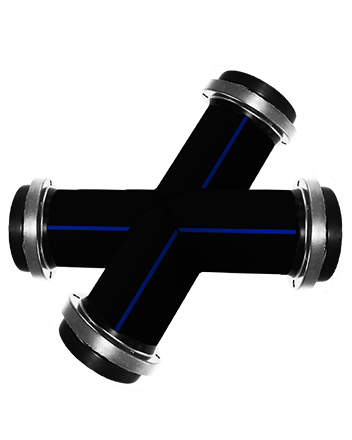

![Крестовины комбинированные фланцевые](/upload/iblock/044/0444eae564ceb02446395bf29073d7a8.png)
№ | Обозначение | Наружный диаметр, мм | Материал | Номинальное давление, МПа |
1 | Крестовина Кк ПЭ | от 315 до 630 | ПЭ80, ПЭ100 | от 0,5 до 1,6 |

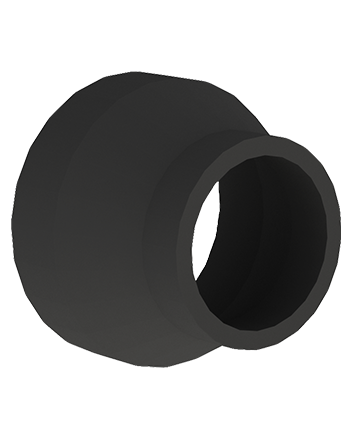

![Переходы литьевые](/upload/iblock/c92/c92767b8b64eb459a59efb7328fed3b7.png)
№ | Обозначение | Наружный диаметр, мм | Материал | Номинальное давление, МПа |
1 | Переход П ПЭ | 63х32, 110х63, 160х110, 225х110, 225х160, 315х110, 315х160, 315х225 | ПЭ80, ПЭ100 | от 1,25 до 1,6 |

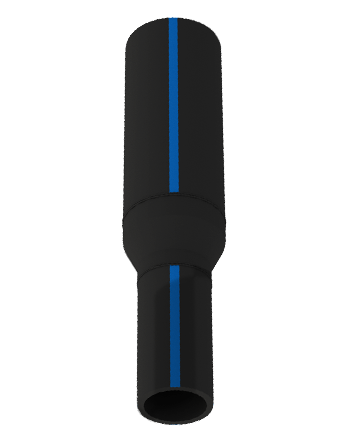

![Переходы литьевые удлиненные](/upload/iblock/68d/68d261c7a5d6e575c6fea4b4a953f090.png)
№ | Обозначение | Наружный диаметр, мм | Материал | Номинальное давление, МПа | Удлинение, мм |
1 | Переход П ПЭ удлиненный | 63х32, 110х63, 160х110, 225х110, 225х160, 315х110, 315х160, 315х225 | ПЭ80, ПЭ100 | от 1,25 до 1,6 | 300, 500 |

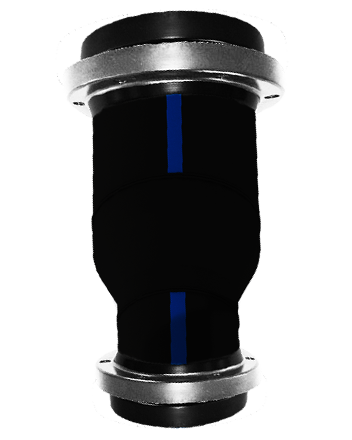

![Переходы комбинированные фланцевые](/upload/iblock/33a/33ad71cc04cfa6040973fb87a9a09d76.png)
№ | Обозначение | Наружный диаметр, мм | Материал | Номинальное давление, МПа |
1 | Переход Пк ПЭ | 63х32, 110х63, 160х110, 225х110, 225х160, 315х110, 315х160, 315х225 | ПЭ80, ПЭ100 | от 1,25 до 1,6 |

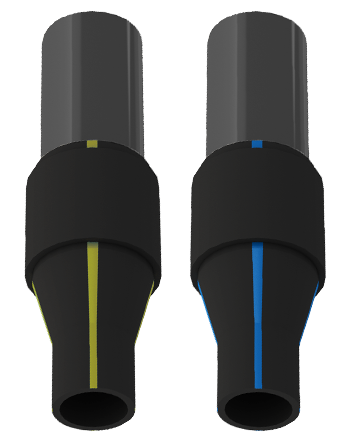

![Неразъемные соединения](/upload/iblock/acc/accd4cb5286f007d984b253ebc6683bb.png)
№ | Обозначение | Наружный диаметр, мм | Материал | Номинальное давление, МПа |
1 | Неразъемное соединение ПЭ (полиэтилен-сталь) | 20х22, 32х32, 32х34, 63х57, 63х60, 90х89, 110х108, 160х159 | ПЭ80, ПЭ100 | от 1,25 до 2,0 |
